تدفق عملية محفز الاهتزاز من نوع التأثير:
معالجة جزء واحد → التجميع الكامل → لحام كامل
تدفق عملية محفز الاهتزاز من نوع غير التأثير:
معالجة جزء واحد → تجميع لوحة الضلع الداخلية واللحام → التجميع الكامل → لحام كامل
متطلبات خط الإنتاج:
استخدم ذراع روبوتي بمساعدة الطاقة لرفع أجزاء فردية (كتل غريبة، عمود مركزي، إلخ) على تركيب التجميع. يجب على المورد تصميم أدوات رفع مناسبة لتسهيل التعامل مع المكونات والمنتجات النهائية. يجب أن تبقى الأجزاء المرفوعة مستوية ، مما يوفر الوقت والجهد مع ضمان سهولة التجميع.

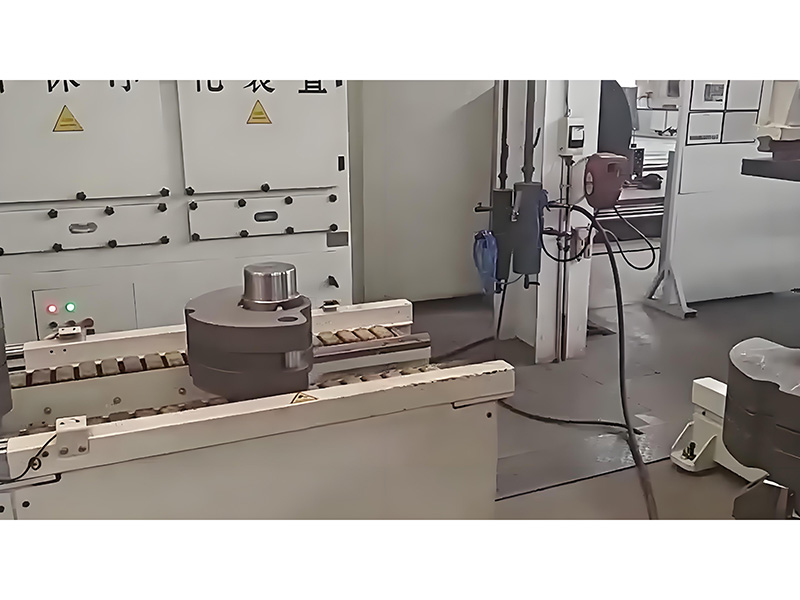

بعد التجميع اليدوي واللصق واللحام (اللحامات الداخلية) على التركيب ، يتم نقل قطعة العمل تلقائيا إلى خط الناقل.

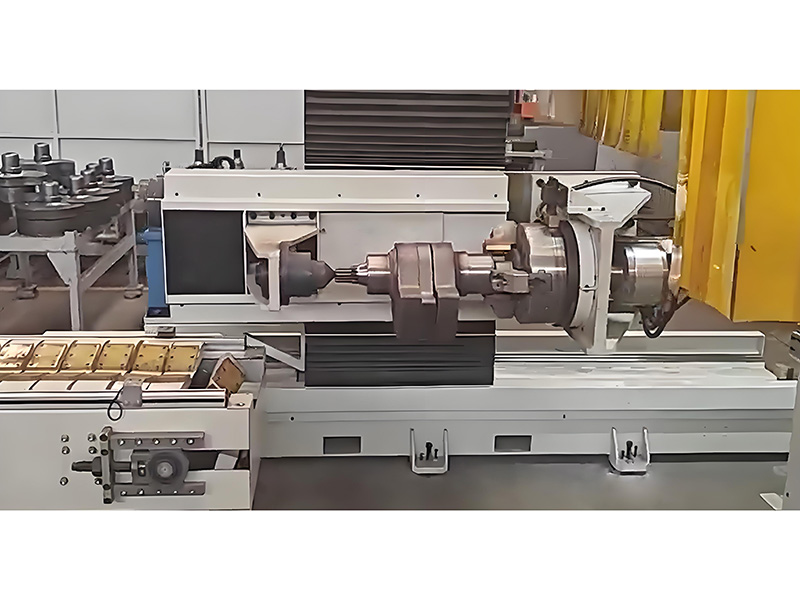

ثم يتم نقل قطعة العمل تلقائيًا إلى جهاز تحديد موقع اللحام ، الذي يشبك تلقائيًا ويدور إلى الزاوية المطلوبة (قابلة للتعديل 360 درجة). يقوم روبوت اللحام باللحام التلقائي.
بعد اللحام ، يتحرك الموقع إلى منطقة الطحن اليدوي ، حيث يطحن العمال قطعة العمل بينما يدور الموقع ويميل للوصول الكامل.
بمجرد الانتهاء من الطحن ، يتحرك جهاز تحديد الموقع إلى خط الإخراج ، ويطلق قطعة العمل تلقائيًا ، ويرفعها ذراع بمساعدة الطاقة على رف تخزين المواد.
يجب أن يأخذ تصميم خط الإنتاج في الاعتبار وضع المواد في كل مرحلة لتسهيل التعامل بسهولة.

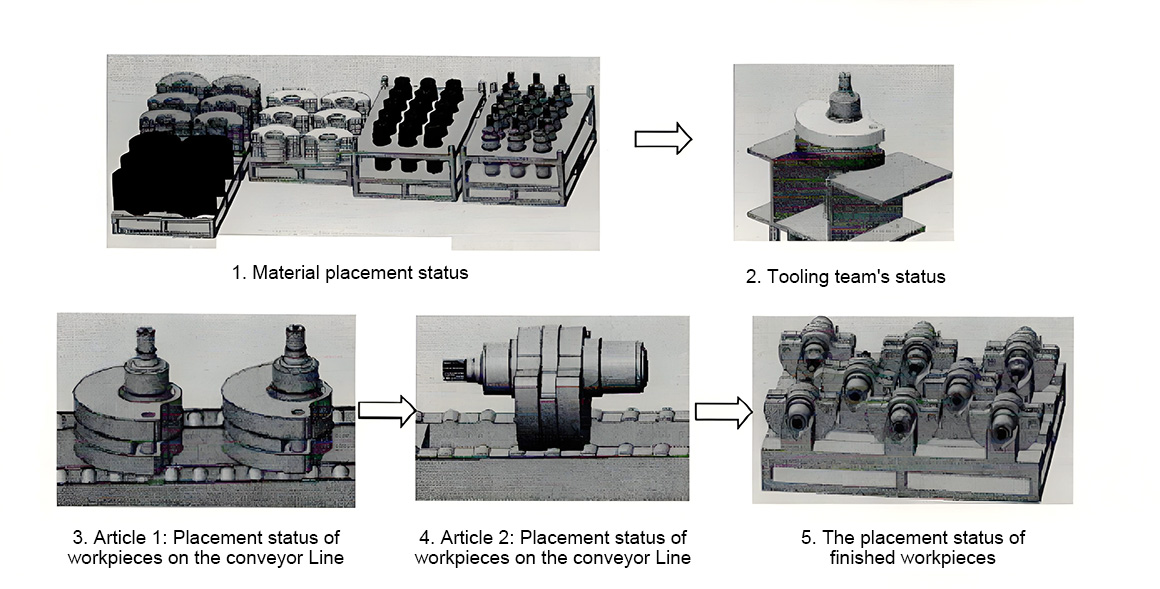

حالة وضع المواد خلال كل عملية هي كما يلي:
